XCE電連接器

簡介
在同接觸件數的情況下，較XC系列產品體積小，重量輕。卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝針也可裝孔。高可靠的雙曲面線簧插孔，使連接器插拔柔和，接觸可靠，接觸電阻小。插頭插座端接方式為焊接。
技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
防鹽霧，防潮濕，防霉菌性能等符合GJB2889標準的要求

電氣性能
接觸電阻及額定電流

接觸件規格mm	額定電流A	接觸電阻mΩ	焊線筒內徑mm
φ1.0	5	≤5	φ1.3
φ1.5	10	≤2.5	φ1.8
φ2.0	20	≤1.25	φ2.5
φ3.0	40	≤0.75	φ3.4

額定電壓、耐電壓及絕緣電阻

工作環境	額定電壓V	耐電壓V	絕緣電阻MΩ
常溫常壓	500	1500	≥5000
濕熱	500	1125	≥100
低氣壓條件1KPa	250	300	—

外殼間電連續性：≤2.5mΩ
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次

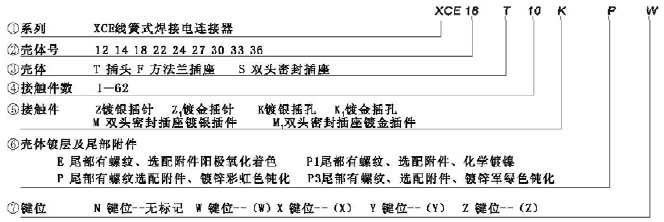

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。
外形尺寸

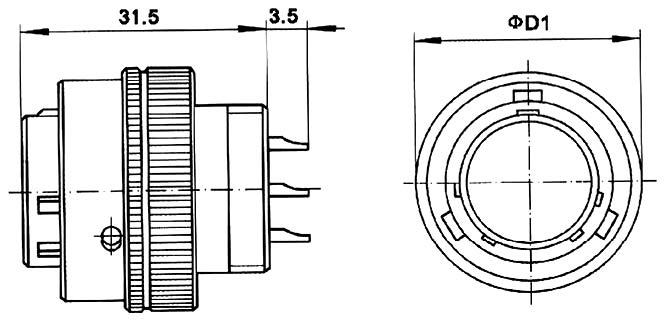

XCE插頭

殼體號	12	14	18	22	24	27	30	33	36
D1	22	24	28	32	34	37	40	43	46

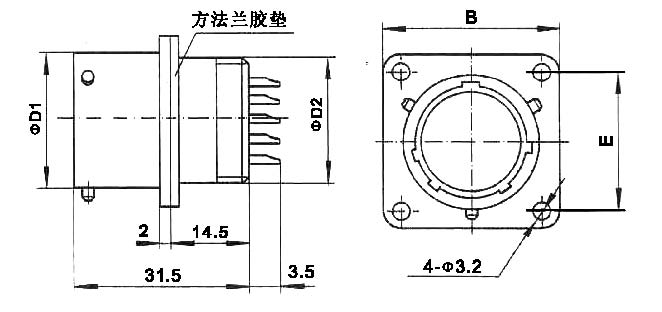

XCE插座

殼體號	12	14	18	22	24	27	30	33	36
D1	13.7	15.7	19.7	23.7	25.7	28.7	31.7	34.7	37.7
D2	12	14	18	22	24	27	30	33	36
B	23	25	27.5	30	32	34.5	36.5	39.5	41
E	17	19	21.5	24	26	28	30	32.5	3

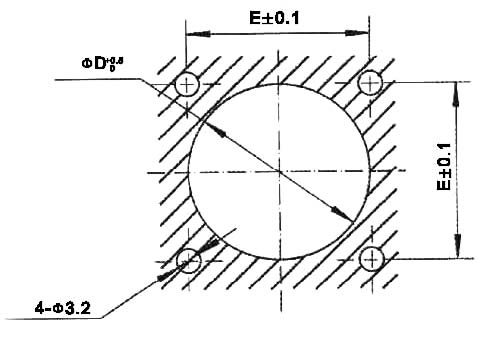

XCE插座面板開孔建議尺寸

殼體號	12	14	18	22	24	27	30	33	36
D	12.5	14.5	18.5	22.5	24.5	27.5	30.5	33.5	36.5
E	17	19	21.5	24	26	28	30	32.5	34

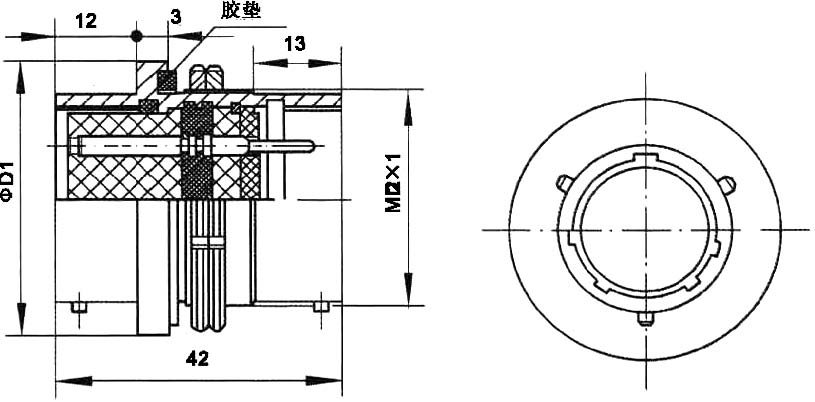

XCE-S-M插座

殼體號	14	18	22	24	27	30	33	36
D1	27	31	36	36	39	42	45	48
D2	18	22	27	27	30	33	36	39

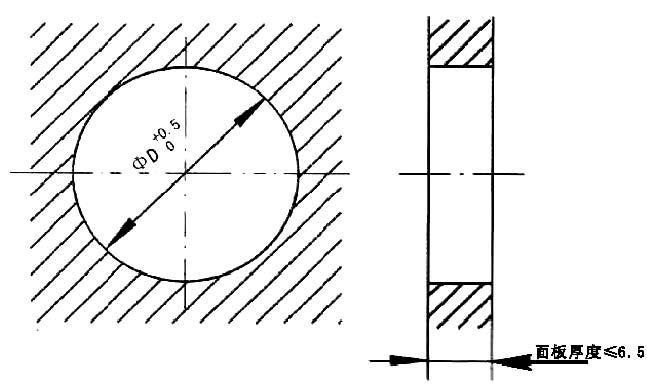

XCE-S-M插座面板開孔建議尺寸

殼體號	14	18	22	24	27	30	33	36
D	14.5	18.5	22.5	24.5	27.5	30.5	33.5	36.5

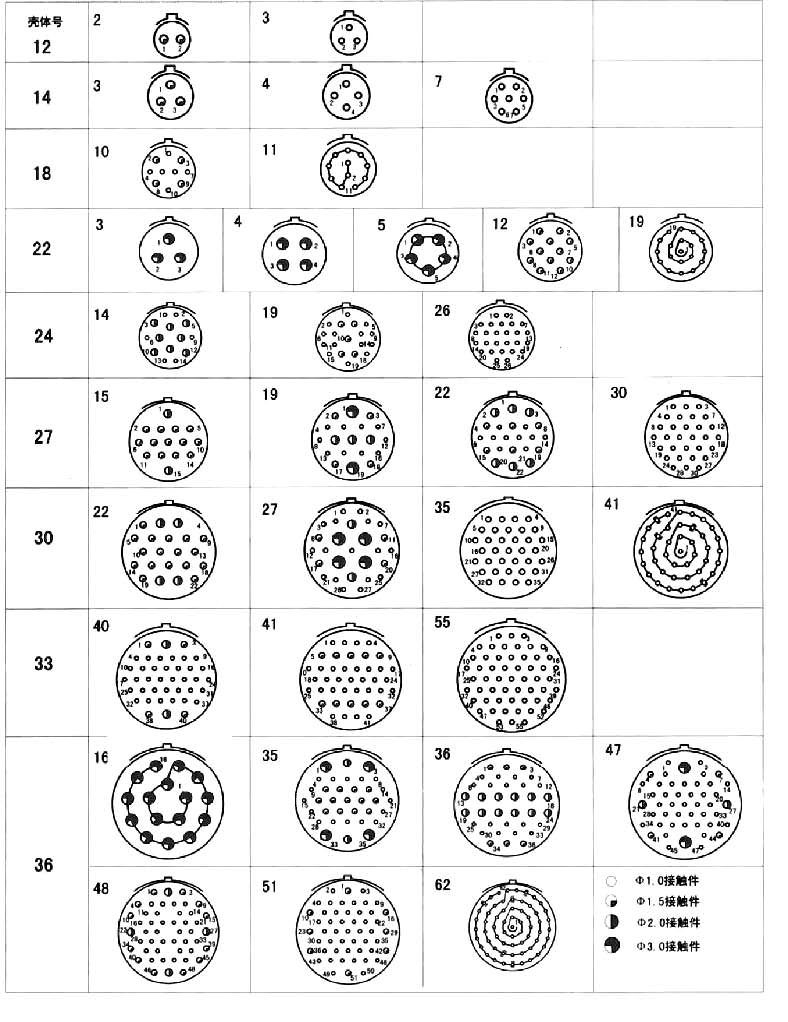

XCE系列接點排列（裝針絕緣體插合面視圖）

更多詳情請咨詢：http://www.bjzztd.com
